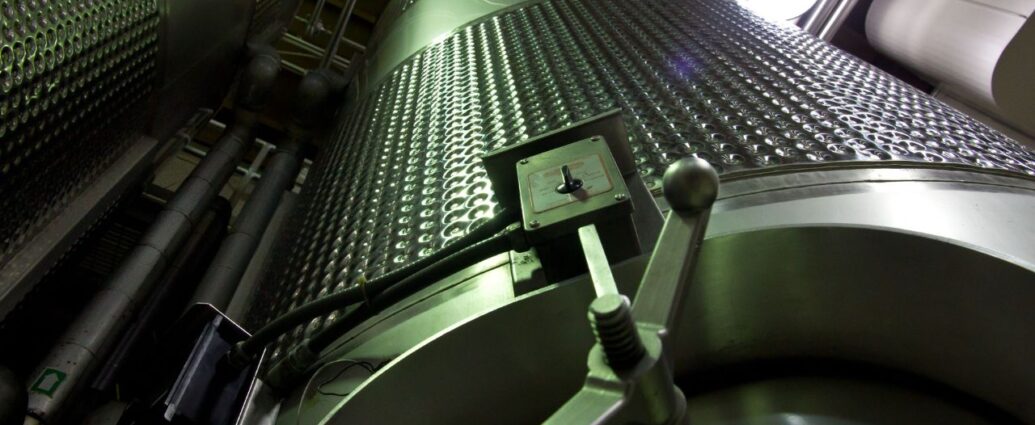

Dobór zbiornika ciśnieniowego nie powinien zaczynać się od pojemności ani wymiarów. Punktem wyjścia są parametry procesu: rodzaj medium, maksymalne ciśnienie i temperatura, warunki pracy, wymagania dotyczące mieszania, ogrzewania lub chłodzenia oraz przepisy, którym urządzenie będzie podlegać. Dopiero na tej podstawie można prawidłowo określić konstrukcję zbiornika.
Ma to bezpośrednie znaczenie dla bezpieczeństwa i późniejszej eksploatacji instalacji. Zbiornik pracujący z agresywnym chemicznie medium, zbiornik procesowy dla przemysłu spożywczego oraz urządzenie przeznaczone do pracy pod próżnią mogą wyglądać podobnie, ale wymagają innych materiałów, obliczeń, wyposażenia i sposobów wykończenia powierzchni. Gpi Tanks projektuje i produkuje zbiorniki ze stali nierdzewnej dla różnych zastosowań przemysłowych, w tym zbiorniki ciśnieniowe, procesowe i magazynowe.
Spis treści
Od jakich parametrów zacząć projekt zbiornika ciśnieniowego?
Pierwszym krokiem jest przygotowanie danych procesowych. Producent musi wiedzieć nie tylko, ile produktu ma pomieścić zbiornik, ale również w jakich warunkach będzie on magazynowany lub przetwarzany. Ciśnienie robocze nie jest jedyną wartością istotną przy projektowaniu.
Znaczenie mają maksymalne dopuszczalne ciśnienie, zakres temperatur, właściwości medium, możliwe zmiany warunków pracy oraz charakter całego procesu technologicznego. Jeżeli zbiornik ma być ogrzewany, chłodzony, mieszany albo okresowo pracować pod próżnią, wymagania te trzeba określić jeszcze przed rozpoczęciem obliczeń konstrukcyjnych.
Na wczesnym etapie należy również ustalić sposób napełniania i opróżniania zbiornika, jego połączenie z instalacją oraz planowaną lokalizację. Inaczej projektuje się urządzenie montowane wewnątrz hali, a inaczej zbiornik ustawiony na zewnątrz lub instalowany w miejscu z ograniczonym dostępem montażowym.
Jak dobrać stal nierdzewną do medium?
Gatunek stali należy dopasować przede wszystkim do składu chemicznego medium, temperatury, warunków mycia i wymaganej odporności korozyjnej. Określenie „stal nierdzewna” obejmuje różne materiały, których właściwości i zakres bezpiecznego stosowania nie są identyczne.
W przypadku zbiorników przemysłowych spotyka się między innymi stale AISI 304 i AISI 316L, a w bardziej wymagających środowiskach również gatunki Duplex. Gpi Tanks wskazuje możliwość wykonywania zbiorników ciśnieniowych z tych materiałów, przy czym ostateczny wybór jest uzależniony od przeznaczenia urządzenia.
Przy mediach zawierających składniki agresywne chemicznie sama ogólna odporność stali nierdzewnej nie wystarcza do podjęcia decyzji. Należy przeanalizować skład substancji, jej stężenie, temperaturę oraz warunki procesu, ponieważ kombinacja tych czynników może istotnie zmieniać ryzyko korozji.
Jak określić konstrukcję zbiornika?
Konstrukcja powinna wynikać z technologii oraz warunków dostępnych w zakładzie. Do podstawowych decyzji należą orientacja pionowa lub pozioma, sposób posadowienia, geometria dennic, lokalizacja przyłączy oraz możliwość wykonywania inspekcji i prac serwisowych.
Na etapie specyfikacji należy określić między innymi:
- pojemność użytkową i całkowitą, maksymalne dopuszczalne ciśnienie i temperaturę, parametry medium, materiał konstrukcyjny, orientację zbiornika, wymagane króćce i przyłącza, otwory inspekcyjne, sposób ogrzewania lub chłodzenia, izolację, mieszadło, aparaturę pomiarową, wymagania dotyczące powierzchni oraz normy i przepisy obowiązujące dla projektu.
Wprowadzanie tych parametrów dopiero podczas produkcji zwiększa ryzyko zmian konstrukcyjnych i komplikacji projektowych. Znacznie bardziej efektywne jest stworzenie kompletnej specyfikacji procesowej przed rozpoczęciem szczegółowych obliczeń.
Jak zaplanować króćce, włazy i przyłącza?
Rozmieszczenie przyłączy powinno być projektowane razem z instalacją, a nie niezależnie od niej. Króciec odpowiedni pod względem średnicy, ale umieszczony w niewłaściwym miejscu, może utrudniać prowadzenie rurociągu, opróżnianie zbiornika albo późniejszy serwis.
Trzeba uwzględnić króćce procesowe, spustowe, odpowietrzające, pomiarowe i przeznaczone dla elementów bezpieczeństwa. W zależności od zastosowania potrzebne mogą być także włazy lub inne otwory umożliwiające kontrolę wnętrza urządzenia.
Gpi Tanks projektuje przyłącza w płaszczu lub dennicach zależnie od potrzeb konkretnej instalacji i procesu technologicznego. Firma wykorzystuje również modelowanie 3D, które umożliwia analizę rozmieszczenia elementów jeszcze przed przejściem do produkcji.
Kiedy zbiornik wymaga ogrzewania lub chłodzenia?
Kontrola temperatury jest potrzebna wtedy, gdy właściwości produktu albo przebieg procesu zależą od utrzymania określonych warunków termicznych. Dotyczy to między innymi procesów mieszania, fermentacji, utrzymywania lepkości medium oraz wielu operacji prowadzonych w przemyśle spożywczym i chemicznym.
System grzewczo-chłodzący należy uwzględnić w konstrukcji zbiornika. W zależności od zastosowania rozwiązanie może obejmować odpowiedni płaszcz wymiany ciepła oraz izolację ograniczającą straty energii i wpływ temperatury otoczenia.
Nie należy dobierać powierzchni wymiany ciepła wyłącznie na podstawie objętości zbiornika. Istotne są wymagany czas nagrzewania lub chłodzenia, temperatury początkowe i docelowe, właściwości produktu, parametry medium grzewczego lub chłodzącego oraz dynamika procesu.
Kiedy potrzebny jest zbiornik z mieszadłem?
Mieszadło jest potrzebne wtedy, gdy proces wymaga homogenizacji produktu, utrzymywania zawiesiny, rozpuszczania składników albo odpowiedniego przebiegu wymiany ciepła. Jego dobór powinien wynikać z właściwości medium i oczekiwanego efektu technologicznego.
Znaczenie ma nie tylko typ mieszadła, lecz także jego moc, prędkość obrotowa, geometria elementu roboczego i położenie względem zbiornika. Obciążenia generowane przez mieszadło muszą być uwzględnione również w konstrukcji samego urządzenia.
Gpi Tanks realizuje zbiorniki ciśnieniowe wyposażane w mieszadła oraz elementy dodatkowe związane z procesem. Firma obsługuje projekty dla branż takich jak przemysł spożywczy, chemiczny, farmaceutyczny, olejarski i piwowarski, w których zbiornik może pełnić nie tylko funkcję magazynową, lecz także procesową.
Jakie znaczenie ma wykończenie powierzchni?
Wykończenie powierzchni wpływa na możliwość czyszczenia, higienę procesu oraz odporność eksploatacyjną urządzenia. W aplikacjach spożywczych i farmaceutycznych wymagania dotyczące powierzchni wewnętrznej mogą być znacznie bardziej rygorystyczne niż w typowym zbiorniku magazynowym.
Jednym z parametrów stosowanych przy określaniu jakości wykończenia jest chropowatość Ra. Gpi Tanks wskazuje standardową możliwość wykonania powierzchni wewnętrznej na poziomie Ra 0,8, z opcją dostosowania wykończenia do wymagań projektu.
Znaczenie ma również sposób obróbki po spawaniu. Trawienie i pasywacja stali nierdzewnej są wykorzystywane do przywracania odpowiednich właściwości powierzchni po procesach produkcyjnych i stanowią element technologii wykonania zbiorników nierdzewnych.
Jak wybrać wykonawcę zbiornika ciśnieniowego?
Przy wyborze dostawcy trzeba sprawdzić jego możliwości projektowe, produkcyjne i jakościowe oraz zakres norm, według których może wykonać urządzenie. W przypadku zbiornika ciśnieniowego sama zdolność do wykonania konstrukcji ze stali nierdzewnej nie jest wystarczającym kryterium.
Istotne jest również to, kto odpowiada za obliczenia, dokumentację, dobór materiałów, kontrolę jakości, badania i przygotowanie urządzenia do odbioru. Im bardziej wymagający proces, tym większe znaczenie ma możliwość skoordynowania tych etapów w ramach jednego projektu.
Przy inwestycjach wymagających urządzenia wykonanego według indywidualnej specyfikacji producent zbiorników ciśnieniowych powinien być włączony w projekt odpowiednio wcześnie. Gpi Tanks łączy projektowanie, obliczenia, produkcję i kontrolę jakości zbiorników nierdzewnych, co pozwala uwzględniać parametry procesu już podczas opracowywania konstrukcji.
Co powinno znaleźć się w zapytaniu ofertowym?
Dobre zapytanie ofertowe powinno opisywać proces, a nie wyłącznie wymiary oczekiwanego urządzenia. Informacja „zbiornik 10 m³ ze stali nierdzewnej” nie pozwala jeszcze określić właściwej konstrukcji ani porównać ofert różnych producentów.
Należy podać medium, ciśnienie, temperaturę, wymaganą pojemność, materiał preferowany lub warunki pozwalające go dobrać, sposób pracy oraz wszystkie funkcje dodatkowe. Istotne są również wymagania dotyczące dokumentacji, normy projektowej, miejsca instalacji oraz ograniczeń transportowych.
Im wcześniej producent otrzyma kompletne dane, tym łatwiej ograniczyć liczbę zmian na dalszych etapach projektu. Ma to szczególne znaczenie przy urządzeniach wykonywanych na zamówienie, ponieważ nawet pozornie niewielka zmiana króćca, mieszadła lub parametrów procesowych może wpływać na obliczenia konstrukcyjne.
Dlaczego transport i montaż trzeba uwzględnić już podczas projektowania?
Zbiornik musi nie tylko spełniać wymagania procesu, lecz również dotrzeć na miejsce instalacji. W przypadku większych konstrukcji ograniczeniem mogą być szerokość i wysokość transportowa, infrastruktura zakładu, bramy, dachy, rurociągi albo możliwość użycia odpowiedniego dźwigu.
Czasami parametry logistyczne wpływają na konstrukcję urządzenia równie mocno jak wymagania technologiczne. W skrajnych przypadkach konieczna może być zmiana orientacji transportowej, sposobu wyposażenia zbiornika przed dostawą albo kolejności prac montażowych.
Gpi Tanks wskazuje, że zakres działalności obejmuje projektowanie, produkcję, dostawę i montaż zbiorników ze stali nierdzewnej. Takie podejście umożliwia uwzględnienie warunków transportu i instalacji jeszcze przed zakończeniem projektu urządzenia.
Jak ograniczyć ryzyko błędów przed rozpoczęciem produkcji?
Najskuteczniejszym sposobem jest zamknięcie kluczowych decyzji procesowych przed zatwierdzeniem dokumentacji produkcyjnej. Projekt powinien zostać zweryfikowany zarówno przez osoby odpowiedzialne za technologię, jak i przez użytkowników przyszłej instalacji, utrzymanie ruchu oraz – jeśli jest to potrzebne – specjalistów odpowiedzialnych za bezpieczeństwo i zgodność.
Szczególnej kontroli wymagają parametry ciśnieniowe, materiał, rozmieszczenie króćców, sposób opróżniania, dostęp serwisowy oraz wymagania dotyczące czyszczenia. Wykrycie kolizji na modelu lub rysunku jest znacznie prostsze niż przebudowa gotowego zbiornika.
Ostatecznie prawidłowo zaprojektowany zbiornik ciśnieniowy jest rezultatem połączenia wymagań technologicznych, obliczeń konstrukcyjnych, materiałoznawstwa, przepisów i warunków eksploatacji. Dlatego dobór urządzenia powinien być traktowany jako część projektu instalacji, a nie jako niezależny zakup standardowego elementu.
Najczęściej zadawane pytania (FAQ)
Od jakiego ciśnienia stosuje się wymagania dyrektywy PED?
Dyrektywa 2014/68/UE obejmuje urządzenia ciśnieniowe i zespoły, których maksymalne dopuszczalne ciśnienie PS przekracza 0,5 bara. Szczegółowe wymagania zależą jednak również od rodzaju medium, pojemności i innych parametrów urządzenia.
Czy każdy zbiornik ciśnieniowy musi być wykonany ze stali nierdzewnej?
Nie. Materiał należy dobrać do warunków procesu, medium, temperatury, ciśnienia oraz obowiązujących wymagań. Stal nierdzewna jest często stosowana tam, gdzie istotne są odporność korozyjna, higiena lub odpowiednie właściwości powierzchni.
Jaka jest różnica między zbiornikiem magazynowym a procesowym?
Zbiornik magazynowy służy przede wszystkim do przechowywania medium. Zbiornik procesowy może dodatkowo realizować operacje takie jak mieszanie, ogrzewanie, chłodzenie lub inne etapy technologiczne.
Czy zbiornik ciśnieniowy może pracować pod próżnią?
Tak, jeżeli został do takiej pracy odpowiednio zaprojektowany i zweryfikowany obliczeniowo. Podciśnienie tworzy inne obciążenia konstrukcyjne niż ciśnienie wewnętrzne, dlatego warunek pracy pod próżnią trzeba określić przed rozpoczęciem projektu.
Czy zbiornik można wyposażyć w mieszadło i płaszcz grzewczo-chłodzący?
Tak, takie wyposażenie jest stosowane w zbiornikach procesowych, jeżeli wymaga tego technologia. Parametry mieszadła oraz systemu wymiany ciepła powinny zostać dobrane do medium, geometrii zbiornika i oczekiwanych parametrów procesu.
Jakie dane są najważniejsze do wykonania wyceny zbiornika?
Podstawą są pojemność, rodzaj medium, ciśnienie, zakres temperatur, preferowany materiał i funkcja urządzenia. Dodatkowo należy określić wymagane normy, przyłącza, mieszadła, ogrzewanie lub chłodzenie, sposób wykończenia oraz warunki transportu i montażu.
