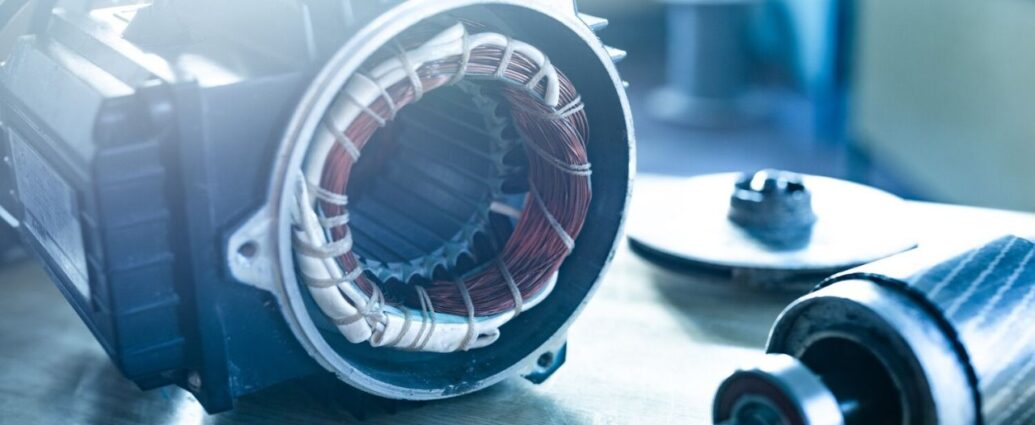

W świecie napędów elektrycznych prądu przemiennego dominują dwa główne rozwiązania konstrukcyjne: silniki synchroniczne oraz asynchroniczne (często nazywane indukcyjnymi). Choć z zewnątrz mogą wyglądać niemal identycznie, to zasada ich działania, budowa wewnętrzna oraz obszary zastosowań są zupełnie odmienne. Zrozumienie tych różnic jest kluczowe dla każdego elektryka, automatyka oraz projektanta systemów przemysłowych.
Spis treści
Fizyka ruchu – na czym polega różnica w działaniu?
Główna różnica między oboma typami maszyn tkwi w relacji prędkości obrotowej wirnika do prędkości wirowania pola magnetycznego generowanego przez uzwojenia stojana.
W silniku synchronicznym wirnik obraca się w idealnym tempie wraz z polem magnetycznym stojana. Oznacza to, że prędkość obrotowa wału jest ściśle zsynchronizowana z częstotliwością prądu zasilającego. Poślizg w tej maszynie wynosi dokładnie zero.
W silniku asynchronicznym ruch obrotowy wirnika jest wywoływany dopiero poprzez zjawisko indukcji elektromagnetycznej. Aby w wirniku wyindukował się prąd generujący moment obrotowy, wirnik musi obracać się nieco wolniej niż pole magnetyczne stojana. Ta różnica prędkości nazywana jest poślizgiem. Prędkość wirnika jest tu zawsze mniejsza od prędkości synchronicznej.
Różnice konstrukcyjne i mechaniczne
Rozróżnienie obu maszyn ułatwia analiza ich budowy wewnętrznej, a w szczególności konstrukcja wirnika.
- Wirnik silnika asynchronicznego: Posiada bardzo prostą i niemal niezniszczalną budowę. Najpopularniejszy jest wirnik klatkowy, w którym aluminiowe lub miedziane pręty są zwarte na końcach pierścieniami (przypomina to klatkę dla gryzonia). Nie ma tu żadnych magnesów stałych ani szczotek dostarczających prąd zewnętrzny do wirnika.
- Wirnik silnika synchronicznego: Jest znacznie bardziej skomplikowany. Może posiadać wbudowane silne magnesy trwałe (technologia PMSM – Permanent Magnet Synchronous Motor) lub uzwojenie wzbudzające zasilane prądem stałym za pośrednictwem pierścieni ślizgowych i szczotek.
Jak odróżnić oba silniki w warunkach warsztatowych?
Jeśli stoisz przed nieznaną maszyną elektryczną i chcesz szybko zidentyfikować jej typ, możesz skorzystać z trzech niezawodnych metod praktycznych.
Odczyt tabliczki znamionowej
To najprostszy sposób. Sprawdź podaną przez producenta znamionową prędkość obrotową dla częstotliwości sieciowej 50 Hz:
- Silniki asynchroniczne będą miały prędkości o wartościach niesymetrycznych, np. 2910, 1440, 960 lub 720 obrotów na minutę. Wartości te są zawsze nieco niższe od idealnych prędkości synchronicznych pola ze względu na poślizg.
- Silniki synchroniczne będą miały na tabliczce podaną idealnie pełną wartość liczbową, np. 3000, 1500, 1000 lub 750 obrotów na minutę.
Test obracania wałem bez zasilania
Gdy spróbujesz ręcznie zakręcić odłączonym od sieci silnikiem asynchronicznym, jego wał będzie obracał się bardzo płynnie, stawiając jedynie minimalny opór mechaniczny łożysk. W przypadku silnika synchronicznego z magnesami trwałymi (PMSM) podczas kręcenia wyczujesz wyraźny, skokowy opór magnetyczny, wynikający z przechodzenia magnesów wirnika obok żłobków stojana.
Sposób rozruchu i sterowania
Silnik asynchroniczny charakteryzuje się prostym rozruchem. Można go podłączyć bezpośrednio do sieci zasilającej za pomocą zwykłego stycznika. Silnik synchroniczny (zwłaszcza nowoczesny PMSM) podłączony bezpośrednio do sieci nie ruszy i ulegnie zablokowaniu lub uszkodzeniu. Do jego prawidłowej pracy i kontrolowanego rozruchu niezbędny jest przemiennik częstotliwości (falownik) wyposażony w zaawansowane algorytmy sterowania wektorowego.
Podsumowanie
Podsumowując, klucz do odróżnienia obu maszyn leży w ich zachowaniu wobec pola magnetycznego: silnik asynchroniczny wykazuje naturalny poślizg (co widać po ?niepełnej? prędkości na tabliczce, np. 1440 obr./min) i pozwala na prosty rozruch bezpośredni, podczas gdy silnik synchroniczny kręci się w idealnym takcie z polem (np. równe 1500 obr./min), zazwyczaj stawia wyczuwalny opór magnetyczny przy ręcznym kręceniu wałem i bezwzględnie wymaga falownika do działania.
